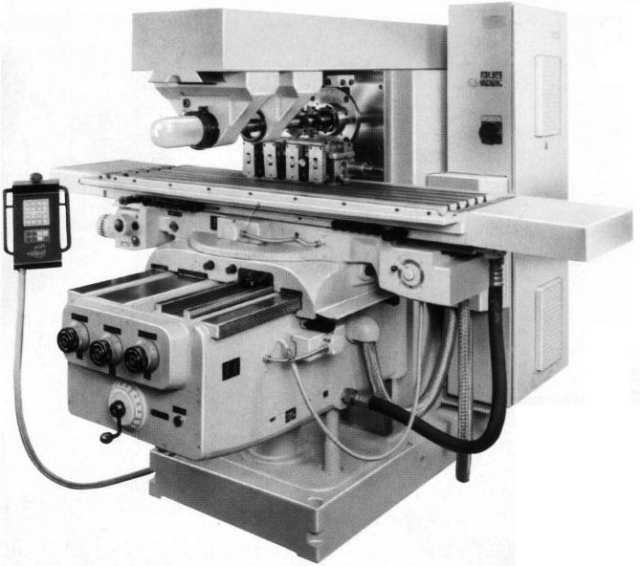

FU 401 аналог с FW 400R
Производитель:
Арсенал АД
|
Наименование на параметра |
ед. измерения |
FU 401 |
FW 400R |
|
|
|
|
|
|
Размер рабочего стола |
мм |
400x1600 |
400x1600 |
|
Расстояние от оси шпинделя до рабочей поверхности стола |
мм |
490 |
|
|
Т-образные пазы |
шт |
5 | 5 |
|
Ширина Т-образных пазов |
мм |
18 |
18 |
|
Расстояние между Т-образными пазами |
мм |
80 |
|
|
Поворот стола влево и вправо |
град |
45 |
|
|
Продольный ход стола при ручной подаче |
мм |
1250 |
|
|
Продольный ход стола |
мм |
1230 |
1120 |
|
Поперечный ход стола при ручной подаче |
мм |
360 |
|
|
Поперечный ход стола |
мм |
340 |
345 |
|
Вертикальный ход стола при ручной подаче |
мм |
460 |
|
|
Вертикальный ход |
мм |
440 | 400 |
|
Подачи стола |
|
безстепунчатое | |
|
Бесступенчатые подачи |
|||
|
Диапазон подач, X,Y/Z |
мм/мин |
10-1000 / 4-416 |
16-800 / 5-250 |
|
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
3150 / 1000 |
|
Шпиндель |
|||
|
Передний конец шпинделя |
ISO |
50 |
50 |
|
Оборотные ступени шпинделя |
шт |
18 |
18 |
|
Диапазон оборотов шпиднеля |
Мин-1 |
32-1600 |
28-1400 |
|
Диапазон оборотов шпинделя, специальное исполнение |
Мин-1 |
40-2000 |
28-2240 |
|
Привод |
|||
|
Мощность двигателя |
кВт | 7.5 | 11 |
|
Мощность двигателя подачи |
кВт | 2.2 | 2.2 |
|
Габаритные размеры |
|||
| Вес | кг | 2850 | 3900 |
| Длина (A) | мм | 2620 | 3500 |
| Ширина (B) | мм | 2100 | 2920 |
| Высота(C) | мм | 1780 | 2160 |
Станок FW 400R произведен в Гомельский з-д им. Кирова
