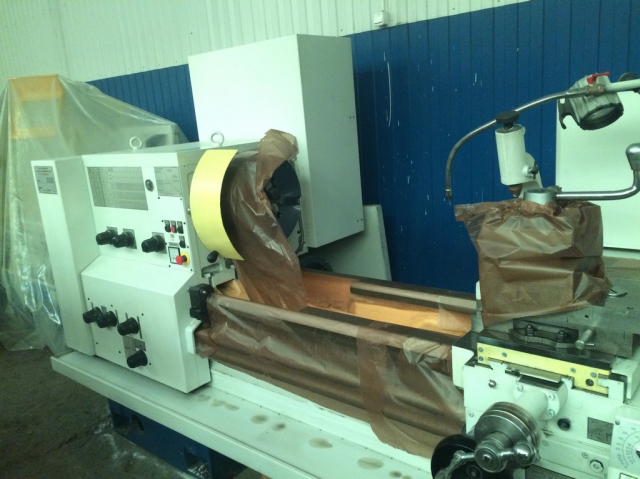

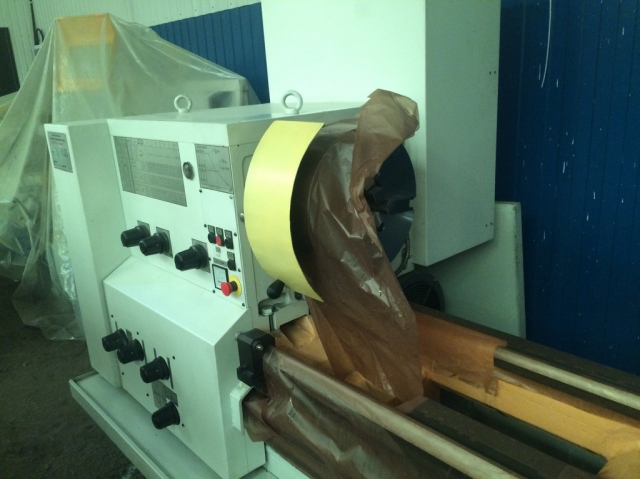

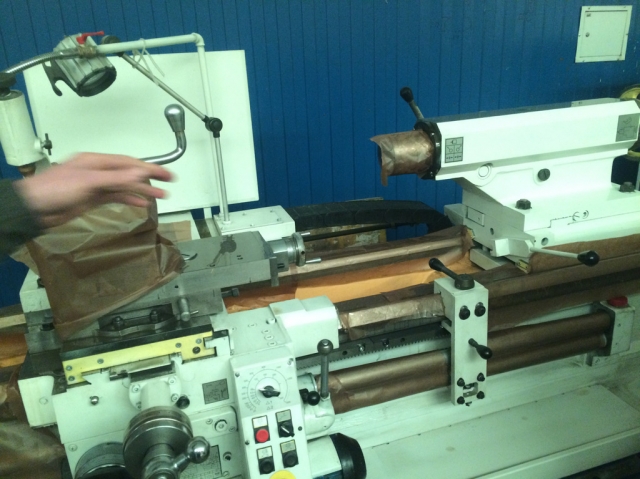

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК СА700
|
Характеристики |
СА700 |
|
Диаметр отверстия в шпинделе, мм |
|
|
– без конуса |
145 |
|
Условный размер конца шпинделя ГОСТ 12593 (DIN55027) |
11 |
|
Наибольший диаметр обрабатываемого изделия, мм |
|
|
– над станиной |
700 |
|
– над суппортом |
430 |
|
Наибольшая длина обрабатываемого в центрах изделия**, мм |
2000 |
|
Пределы частот вращения шпинделя, об/мин |
4…1600 |
|
Пределы рабочих подач суппорта, мм/об |
|
|
– продольных |
0,05…11,2 |
|
– поперечных |
0,025…5,6 |
|
Пределы шагов нарезаемых резьб |
|
|
– метрических, мм |
0,5...224 |
|
– модульных, модуль |
0,5...56 |
|
– дюймовых, число ниток/дюйм |
56...0,125 |
|
– питчевых, питч |
56...0,5 |
|
Мощность электродвигателя главного привода, кВт |
18,5 |
|
Масса , кг |
4600 |
|
Габариты, мм |
|
|
– длина |
3250,4250,5500,6250 |
|
– ширина |
1650 |
|
– высота |
1860 |
Особенности конструкции токарно-винторезных станков СА700
- Высокого качества чугунная литая станина и корпусные элементы станка.
- Увеличенный диаметр отверстия шпинделя.
- Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

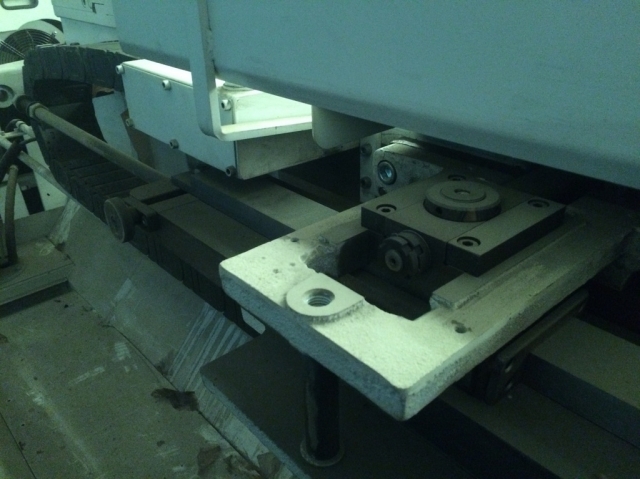

В направляющих суппортной группы используется износостойкий материал, имеющий низкий коэффициент трения.
