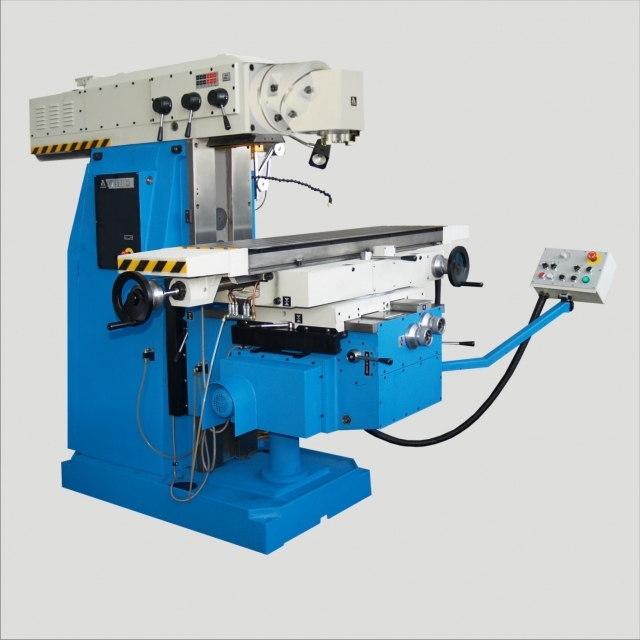

FV 401 аналог с 6Т13
Производитель:
Арсенал АД
|
Наименование на параметра |
ед. измерения |
FV 401 |
6T13 |
|
|
|
|
|
|
Размер рабочего стола |
мм |
400x1600 |
400x1600 |
|
Расстояние от оси шпинделя до рабочей поверхности стола min/max |
мм |
170/630 |
|
|
Т-образные пазы |
шт |
5 | 3 |
|
Ширина Т-образных пазов |
мм |
18 |
18 |
|
Расстояние между Т-образными пазами |
мм |
80 |
100 |
|
Поворот стола влево и вправо |
град |
45 |
|
|
Продольный ход стола при ручной подаче |
мм |
1250 |
|
|
Продольный ход стола |
мм |
1230 |
1010 |
|
Поперечный ход стола при ручной подаче |
мм |
360 |
|
|
Поперечный ход стола |
мм |
340 |
400 |
|
Вертикальный ход стола при ручной подаче |
мм |
460 |
|
|
Вертикальный ход |
мм |
440 | 420 |
|
Подачи стола |
|
безстепунчатое | |
|
Бесступенчатые подачи |
|||
|
Диапазон подач, X,Y/Z |
мм/мин |
10-1000 / 4-416 |
12.5-1600 / 4.1-530 |
|
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
4000 / 1330 |
|
Шпиндель |
|||
|
Передний конец шпинделя |
ISO |
50 |
50 |
|
Оборотные ступени шпинделя |
шт |
6 |
|
|
Диапазон оборотов шпиднеля |
Мин-1 |
22-2000 |
|
|
Фрезерная головка |
|||
|
Вращение вертикальной фрезерной головки |
град |
360 |
|
|
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудвание) |
град |
360 |
|
|
Привод |
|||
|
Мощность двигателя |
кВт | 4 | |
|
Мощность двигателя подачи |
кВт | 2.2 | |
|
Габаритные размеры |
|||
| Вес | кг | 3100 | 4300 |
| Длина (A) | мм | 3150 | 2570 |
| Высота(B) | мм | 2000 | 2430 |
| Ширина (Е) | мм | 2360 | 2252 |

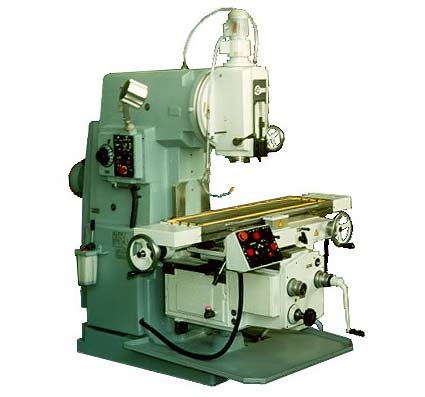

Станок 6Т13 произведен в Нижегородском заводе фрезерных станков
