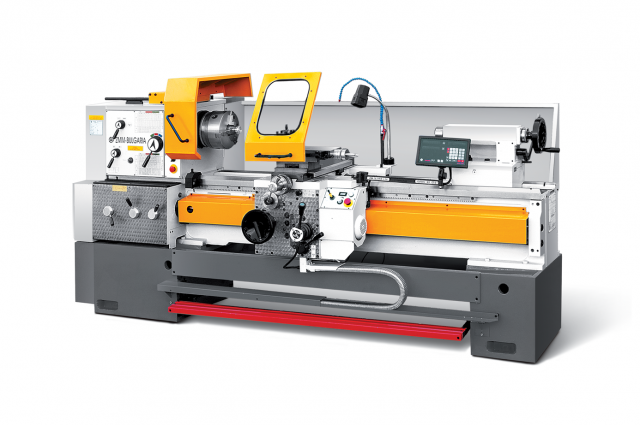

CU500MRD
Главная » Продукты » Токарные станки » Универсальные токарные станки с бесступенчатым регулированием скорости » CU500MRD
Производитель:
ЗММ БОЛГАРИЯ ХОЛДИНГ АО
Таблица характеристик станка CU500MRD
| Наименование параметра | ед. измерения | значения |
|---|---|---|
| Высота центров | мм | 250 |
| Диаметр обработки над станиной | мм | 500 |
| Диаметр обработки над суппортом | мм | 300 |
| Диаметр обработки в выемке в станине | мм | 700 |
| Ширина направляющих | мм | 400 |
| Расстояние между центрами | мм | 1000, 1500, 2000, 3000, 4000, 5000 |
| Прутковый материал | мм | 70 |
| Шпиндель | ||
| Передний конец DIN 55027 | № | 8 |
| Диаметр отверстия в шпинделе | мм | 72 |
| Внутренний конус шпинделя | метрич. | 80 |
| Подачи | ||
| Количество подач | шт | 120 |
| Диапазон продольных подач | мм/об. | 0,04 - 12 |
| Диапазон поперечных подач | мм/об. | 0,02 - 6 |
| Резцедержатель | ||
| Размер резца | мм | 32х32 |
| Резьбы | ||
| Количество резьб | шт | 64 |
| Метрические | мм | 0,5-120 |
| Дюймовые | Tpi | 60-1/4 |
| Модульные | М | 0,125-30 |
| Диаметральные | вит/дюйм | 240-1 |
| Суппорт | ||
| Ход поперечных салазок | мм | 315 |
| Ход верхних салазок | мм | 130 |
| Задняя бабка | ||
| Диаметр пиноли | мм | 90 |
| Конус задней бабки | КМ | 5 |
| Ход пиноли | мм | 230 |
| Привод | ||
| Число диапазонов главного привода | шт | 3 |
| Диапазон оборотов | об/мин | 25-2000 |
| Мощность двигателя | кВт | 11 |
| Мощность двигателя быстрого хода | кВт | 0,55 |
| Мощность насоса охлаждения | кВт | 0,09 |
| Вес | ||
| Для РМЦ 1000 | кг | 2650 |
| Для РМЦ 1500 | кг | 2800 |
| Для РМЦ 2000 | кг | 2950 |
| Для РМЦ 3000 | кг | 3200 |
| Для РМЦ 4000 | кг | 3550 |
| Габаритные размеры | ||
| Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000 | мм | 2600, 3100, 3600, 4600, 5600, 6600 |
| Ширина | мм | 1250 |
| Высота | мм | 1400 |
| Для РМЦ 5000 | кг | 3850 |
Стандартная комплектация
Главный двигатель 11кВт с частотным инвертором Schneider - 400V, 3 фазы 50/60 Hz, Электро оборудование, Система охлаждения с помпой, Освещение, Быстрый ход, ГАП, Фланец 250мм, Задний щит по длине станка, Защита патрона, Защита резцедержателя, Комплект ремней, Сменные зубные колеса, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, 1-позицион. продольный ограничитель, Быстрозатягивающаяся задняя бабка, Ящик для принадлежностей, Упакован на поддоне накрытый полиэтиленом, Руководство на русском языке.
